| Matériel: | |
|---|---|
| Pression: | |
| Modèle: | |
| garantie: | |
| Type de pompe: | |
| Nom du produit: | |
| Pouvoir: | |
| Quantité: | |

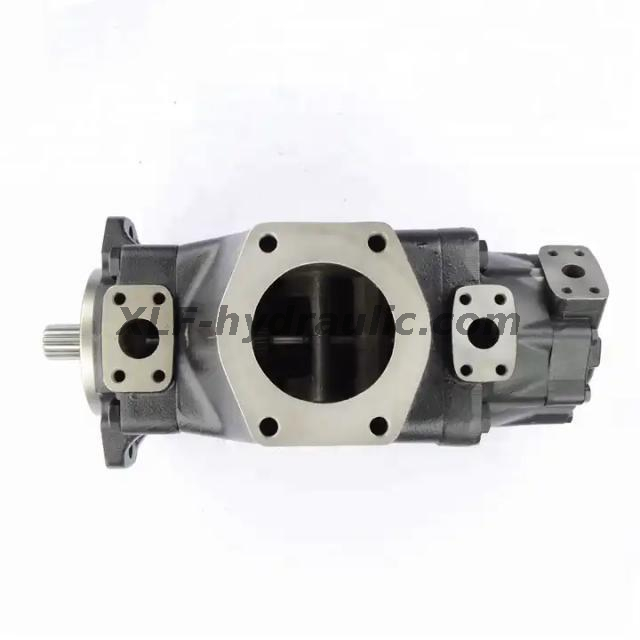

T67DCB
Emanway
0059
| T6C | -17 | -1 | R | 0 | -UN | 1 |
| Code de série | Code de déplacement | Type d'arbre | Direction de rotation | Position du port de sortie | Numéro de conception | Niveau d'étanchéité |
| T6C | 03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | Voir de l'arbre | (Vu depuis l'extrémité de l'arbre de la pompe) | 1-S1, NBR Caoutchouc nitrile 5-S5, caoutchouc fluoré | ||
| R-rotation dans le sens des aiguilles d'une montre L-rotation dans le sens inverse des aiguilles d'une montre | 00-Port d'entrée opposé 01-En ligne avec entrée 02-90°CCW depuis l'entrée 03-90° CW depuis l'entrée | A | ||||
| T6D | 14, 17, 20, 24, 28, 31,35,38, 42,45, 50, 61 | |||||
| T6E | 42, 45, 50, 52, 57, 62, 66, 72, 85 | |||||
| T6CC | -25 | -17 | -1 | R | 2 | -C | 1 | 10 |
| Code de série | Déplacement de la pompe avant | Déplacement de la pompe arrière | Type d'arbre | Rotation | Port | Conception | Niveau d'étanchéité | Port |
| postes | nombre | dimensions | ||||||
| T6CC | 03, 05, 06, 08,10, 12, 14, 17, 20,22,25, 28,31 | 03,05,06,08,10,12,14, 17,20,22,25,28,31 | Voir l'arbre | (vu depuis l'extrémité de l'arbre de la pompe) R-rotation dans le sens des aiguilles d'une montre L-rotation dans le sens inverse des aiguilles d'une montre | Voir les photos ci-dessous | C | 1-S1, caoutchouc nitrile NBR 5-S5, caoutchouc fluoré | 00,01,10,11 Voir cote d'installation Aucune option |
| T6DC | 14, 17, 20, 24, 28,31,35, 38, 42, 45, 50, 61 | 03,05,06,08,10,12,14,17, 20,22,25,28,31 | ||||||
| T6EC | 42, 45, 50, 52,57, 62, 66, 72, 85 | 03,05,06,08,10,12,14,17, 20,22,25,28,31 | ||||||
| T6ED | 42, 45, 50, 52,57, 62, 66, 72, 85 | 14,17,20,24,28,31,35, 38,42,45,50,61 |
| T6DCC | -42 | -17 | -10 | -1 | -R | 2 | -UN | 1 | 1 |
| Code de série | Déplacement de la pompe avant | Déplacement de la pompe centrale | Déplacement de la pompe arrière | Type d'arbre | Rotation | Port postes | Conception NON. | Niveau d'étanchéité | Port dimensions |
| T6CCC | 14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 | 03,05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | 03, 05, 06, 08, 20, 22, 25, 28, 10, 12, 14, 17, 31 | Voir l'arbre | (Vu depuis l'extrémité de l'arbre de la pompe) Rotation R dans le sens des aiguilles d'une montre L-rotation dans le sens inverse des aiguilles d'une montre | See des photos ci-dessous | A | 1-SI NBR Caoutchouc nitrile Caoutchouc fluoré 5-S5 | 00,01 See installation dimensions |
| T6DCCS | 14, 17, 20, 24, 28, 31,35, 38, 42, 45, 50,61, | 14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 | 03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | ||||||
| T6EDC | 42, 45, 50, 52, 57, 62, 66, 72, 85 | 14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 | 03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | ||||||
| T6EDCS |
| T6C | -17 | -1 | R | 0 | -UN | 1 |
| Code de série | Code de déplacement | Type d'arbre | Direction de rotation | Position du port de sortie | Numéro de conception | Niveau d'étanchéité |
| T6C | 03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | Voir de l'arbre | (Vu depuis l'extrémité de l'arbre de la pompe) | 1-S1, NBR Caoutchouc nitrile 5-S5, caoutchouc fluoré | ||
| R-rotation dans le sens des aiguilles d'une montre L-rotation dans le sens inverse des aiguilles d'une montre | 00-Port d'entrée opposé 01-En ligne avec entrée 02-90°CCW depuis l'entrée 03-90° CW depuis l'entrée | A | ||||
| T6D | 14, 17, 20, 24, 28, 31,35,38, 42,45, 50, 61 | |||||
| T6E | 42, 45, 50, 52, 57, 62, 66, 72, 85 | |||||
| T6CC | -25 | -17 | -1 | R | 2 | -C | 1 | 10 |
| Code de série | Déplacement de la pompe avant | Déplacement de la pompe arrière | Type d'arbre | Rotation | Port | Conception | Niveau d'étanchéité | Port |
| postes | nombre | dimensions | ||||||
| T6CC | 03, 05, 06, 08,10, 12, 14, 17, 20,22,25, 28,31 | 03,05,06,08,10,12,14, 17,20,22,25,28,31 | Voir l'arbre | (vu depuis l'extrémité de l'arbre de la pompe) R-rotation dans le sens des aiguilles d'une montre L-rotation dans le sens inverse des aiguilles d'une montre | Voir les photos ci-dessous | C | 1-S1, caoutchouc nitrile NBR 5-S5, caoutchouc fluoré | 00,01,10,11 Voir cote d'installation Aucune option |
| T6DC | 14, 17, 20, 24, 28,31,35, 38, 42, 45, 50, 61 | 03,05,06,08,10,12,14,17, 20,22,25,28,31 | ||||||
| T6EC | 42, 45, 50, 52,57, 62, 66, 72, 85 | 03,05,06,08,10,12,14,17, 20,22,25,28,31 | ||||||
| T6ED | 42, 45, 50, 52,57, 62, 66, 72, 85 | 14,17,20,24,28,31,35, 38,42,45,50,61 |
| T6DCC | -42 | -17 | -10 | -1 | -R | 2 | -UN | 1 | 1 |
| Code de série | Déplacement de la pompe avant | Déplacement de la pompe centrale | Déplacement de la pompe arrière | Type d'arbre | Rotation | Port postes | Conception NON. | Niveau d'étanchéité | Port dimensions |
| T6CCC | 14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 | 03,05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | 03, 05, 06, 08, 20, 22, 25, 28, 10, 12, 14, 17, 31 | Voir l'arbre | (Vu depuis l'extrémité de l'arbre de la pompe) Rotation R dans le sens des aiguilles d'une montre L-rotation dans le sens inverse des aiguilles d'une montre | See des photos ci-dessous | A | 1-SI NBR Caoutchouc nitrile Caoutchouc fluoré 5-S5 | 00,01 See installation dimensions |
| T6DCCS | 14, 17, 20, 24, 28, 31,35, 38, 42, 45, 50,61, | 14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 | 03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | ||||||
| T6EDC | 42, 45, 50, 52, 57, 62, 66, 72, 85 | 14, 17, 20, 24, 28, 31, 35, 38, 42, 45, 50, 61 | 03, 05, 06, 08, 10, 12, 14, 17, 20, 22, 25, 28, 31 | ||||||
| T6EDCS |
